品牌：優中數控®

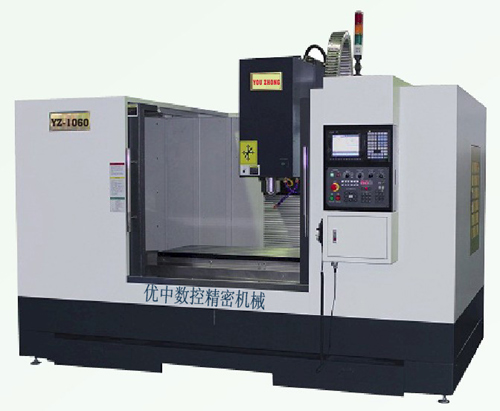

型號：VMC-1060,VMC-1270加工中心
設備類型：立式 |
概述：
機床采用三軸矩形淬硬滑動導軌，具有高剛性、高精度、高速度、高效率、高可靠性、大扭矩等特點，加工適用范圍廣。
該系列機床適用于汽車、摩托車、機械制造、縫紉機、電機、儀器儀表等行業的閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序，特別適用加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。
使用該系列機床可以節省工藝裝備，縮短生產準備周期，保證零件加工質量，提高生產效率。
技術規格：
|
技術規格 |
單位 |
VMC1060B |
VMC1270 |
|
工作臺 |
工作臺面積（寬X長） |
mm |
600×1300 |
700×1360 |
|
T型槽（數量-尺寸×間距） |
mm |
5-18×120 |
5-18×152.5 |
|
允許負載 |
kg |
800 |
1000 |
|
主軸 |
主軸錐孔 |
|
ISO 40 |
ISO 50 |
|
主軸電機功率（連續/15min.過載） |
kW |
7.5/11 |
11/15 |
|
主軸最高轉速 |
r/min |
8000 |
7000 |
|
行程 |
X軸左右行程 |
mm |
1000 |
1200 |
|
Y軸前后行程 |
mm |
600 |
700 |
|
Z軸上下行程 |
mm |
600 |
600 |
|
主軸端至工作臺面距離 |
mm |
180-780 |
150-750 |
|
主軸中心至立柱導軌距離 |
mm |
655 |
785 |
|
進給 |
X、Y軸快速移動速度 |
m/min |
20 |
20 |
|
Z軸快速移動速度 |
m/min |
15 |
15 |
|
最大切削進給速度 |
mm/min |
10000 |
10000 |
|
刀庫 |
刀庫容量 |
pcs |
16/20/24 |
16/20/24 |
|
最大刀具重量 |
kg |
8 |
8 |
|
精度 |
定位精度(JIS) |
mm |
±0.008 |
±0.008 |
|
重復定位精度(JIS) |
mm |
±0.003 |
±0.003 |
|
其它 |
氣源流量 |
L/min |
250 |
250 |
|
氣壓 |
MPa |
0.6 |
0.6 |
|
機床毛重 |
kg |
9000 |
9500 |
|
機床凈重 |
kg |
8500 |
9000 |
|
外形尺寸 |
mm |
3300x2900x2800 |
3800x3200x3100 |
|
