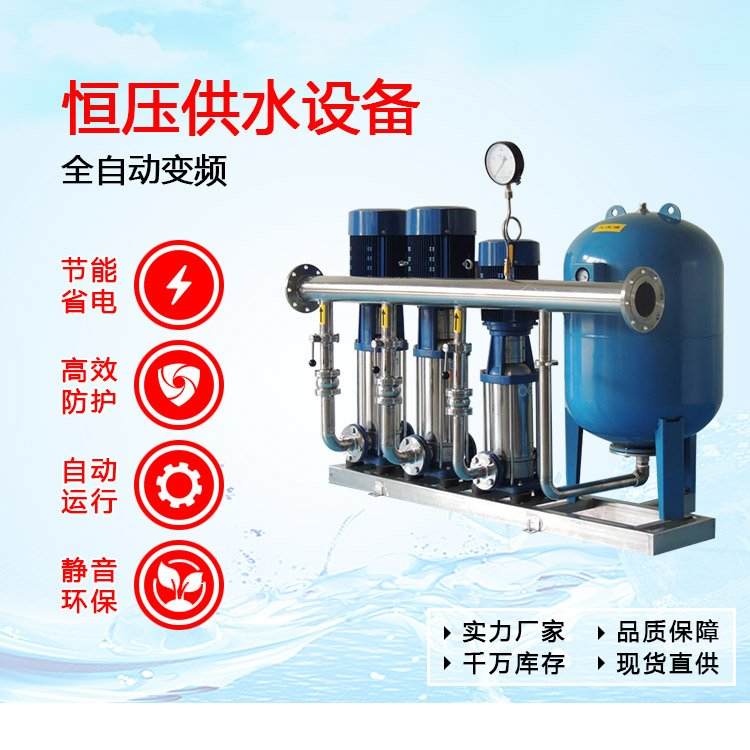

隨著工廠自動化水平的不斷提高，變頻供水設備的自動化程度也在進一步提升，為了滿足日益精進的技術操作以及更高效節能的用戶需求，中贏供水研發團隊經過反復試驗及技術突破，推出了LE系列可編程序控制器，它是一款集成了運動控制功能的高性能PLC控制器全自動變頻穩壓給水設備！

      目前運用在全自動變頻穩壓給水設備的運動控制領域的控制器主要是MC（MotionController）控制器。隨著控制技術的不斷融合，部分PLC全自動變頻穩壓給水設備也集成了運動控制的功能。PLC控制器全自動變頻穩壓給水設備以其靈活、簡單的編程，豐富的指令功能，迅速得到市場的認可。具備運動控制功能的PLC全自動變頻穩壓給水設備主要應用于軸數較少，對頻率要求不高的運動控制場合，與MC控制器在應用定位上形成有效的互補。

      全自動變頻穩壓給水設備系列可編程序控制器的成功上市，可以說在壯大了中贏PLC全自動變頻穩壓給水設備產品家族的同時，更為運動控制這一領域增添了一顆耀眼的新星！

全自動變頻穩壓給水設備系列PLC的運動控制功能：
1、高速秒沖輸出功能
    晶體管輸出型的基本單元具有至高4軸高速脈沖輸出通道，至高輸出頻率可達100KHz?？梢詾樗欧O(shè)備提供輸出脈沖頻率信號。

2、多路高速計數通道功能
    具有多達8路高速計數通道。至高可以接收200KHz高速脈沖輸入。支持單相計數和雙相計數功能。

3、豐富的運動控制指令
    專業運動控制指令，集成了多種運動控制功能塊，具有MF測頻、PWM脈沖調制輸出、HOME原點回歸 、相對定位等控制功能、JOG點動、HSC高速計數功能、以及中斷等功能。

4、快速的處理能力
    單條指令處理時間至快可達到100ns，具有快速的響應時間。程序處理能力快速可靠。

中贏高效低噪音全自動變頻穩壓給水設備功能介紹
前后壓聯合控制：
      一重PLC實時監控進水壓力，通過控制程序中的控制算法，使設備在運行中不產生流量突變，使管流連續性流態不被破壞。二重當控制失靈或響應速度不夠快時產生了負壓，可在設備水路中采用消除氣囊的技術作為第，二重對策。

抗干擾屏蔽：
      因設備為變頻控制，變頻控制過程中很容易產生高頻輻射造成干擾，再有設備要求控制精度高，對外界的干擾敏感，所以設備設有以上功能以有效保護設備的正常運行要求。

全自動變頻穩壓給水設備運行說明
　　(1)當市政管網高壓時，設備處于停機狀態，市政水源通過水源罐、旁通管路直接向用戶管網供水。
　　(2)當市政管網欠壓時，設備自動啟動，在原有水壓基礎上變頻調速增壓(恒壓)供水，由于按“差多少，補多少”原則增壓，所以在全流量范圍即滿足了用戶恒壓供水的需求，同時又實現了高效節能運行。運行過程中密閉的海洋法罐只相當于一段管路，新鮮衛生的自來水不斷流過水源罐(或承壓水池)，不會遭受外界污染。
　　(3)當市政水源壓力太低，自來水進水小于設備供水(水源罐出水)時，靠水源罐貯水容積來補償市政水源的不足。水源罐提供的開大補償水量與水源罐總?cè)莘e相同V補=V總。
　　水源罐提供補償水量期間，靠真空抑制(自動進、排氣閥)，使空氣自動進入罐體，可避免對市政管網造成負 抽吸作用(即所謂無負壓無吸程)，并可保證水源罐容積全部被有效利用。
　　(4)為進一步減小直接抽吸對市政水源的影響，可選購一只水源隔離閥及控制儀表，從而可任意設定允許抽吸的較低壓力，當市政水源入口壓力降到允許抽吸的較低壓力時，水源隔離裝軒會自動啟動，設備將切換到以補償罐為水源自動供水。也可考慮選購廉價的節流裝置代替隔離閥，限制自來水進水流量，供水不足部分靠水源罐補償。
　　(5)市政水源因故停水且水源罐貯水也己消耗完，設備會自動停機(禁止運行)。水源正常后自動恢復運行。

全自動變頻穩壓給水設備的主要構件(控制柜)
　　控制系統性能優越、功能齊全、可靠性高：變頻控制系統的主要電器元器件配件都是進口品牌產品，我們產品的基本配置是：
　　1、可編程控制器(PLC)采用德國西門子產品。
　　2、接觸器、熱保護是德國西門子或者是法國施耐德產品，接觸器的容量比配用電機容量提高兩個檔次，例如7.5KW電機額定電流 15安，我們配用32A的接觸器，保證控制系統長期穩定運行。
　　3、變頻器選用日本三墾品牌產品或者是瑞士ABB品牌變頻器。
　　4、中間繼電器選用法國施耐德產品。
　　5、其余輔助元器件均是國內知名品牌產品-空氣開關為正泰集團產品。

全自動變頻穩壓給水設備安裝要求
　　1、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
　　2、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
　　3、排出管路如裝逆止閥應裝在閘閥的外面。
　　4、全自動變頻穩壓給水設備泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
　　5、設備安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體
　　6、全自動變頻穩壓給水設備安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
　　中贏供水設備年產上千套，項目遍布全國各省，遠銷東南亞。

全自動變頻穩壓給水設備工作條件
　　1、輸送介質：冷熱清潔、非易燃易爆并不含固體顆?；蚶w維的液體。
　　2、 液體溫度：常溫型 -15 o C 至 +70 o C 熱水型 +70 o C 至 +120 o C
　　3、周圍環境：無水滴、蒸汽，無漂浮性塵埃及金屬微粒場所。無日光照射，高溫及嚴重落塵場所。無腐蝕、易燃性氣體及液體場所。
　　4、無震動、保養檢查容易之場所。
　　5、環境溫度：至高 +45 o C 且通風良好。

創新節能上—程序補量高效全自動變頻穩壓給水設備
技術點前提：
      查看泵的性能曲線圖，我們都知道泵有一個運轉低效率區，比如額定流量20方，60米時，格蘭富泵在這個節點效率是較高的，達到72%，也就是說當我們出水壓力需要6公斤，用水流量20方時，這時泵發揮了他的較大效能，但我們用水流量往往是不停的在變化中，當用水量在21方時怎么辦了？有的廠家配兩臺主泵，供水總流量為40方，用水量在21方時就出現這樣的現象。一臺泵不夠，就投入運行兩臺泵。但兩臺泵運行時又多了，即使是有一臺泵在變頻，但變頻中的那臺泵僅提供1方的水，這在設計上是很難準確得到的，會讓程序判斷成2 臺泵又多了，然后又停掉1臺泵，但很快1臺泵還是不能滿足不了供水量，又得啟動2 臺泵，所以設備在運行中會在這個節點上出現反復的啟停泵。這樣就大大破壞了供水恒壓的穩定性。而且20方的水泵在1方時的運轉效率是很低的，僅為10%，包括在5方的時候也僅40%，如果泵長期在這個區間斷運行，他的效率是很低的。

中贏解決方案：程序補量高效全自動變頻穩壓給水設備
      程序補量高效全自動變頻穩壓給水設備采用新一代供水控制程序， 解決了上述問題，具體的實施方式是：有一套通過準確設計的小流量補充裝置，在運行中，小流量補償裝置開始動作，向管道供水，根據主泵流量與效率曲線，找出主泵效率低點，在主泵效率低點，采用中贏供水設計技術小流量補償裝置補償主泵效率低點流量，如果用水端用水量極小，采用中贏穩壓裝置穩壓補水，小流量補償裝置關閉，當超過一定用水流量時，小流量補償裝置又再次投入使用，程序配合小流量補償裝置持續小流量供水。當用戶端用水量加大，小流量補償裝置無法滿足供水流量時，啟動主泵開始變頻，此時的主泵是運行在高效點，如果一臺主泵能滿足供水要求，小流量補償裝置停止供水。此時是“一變”的工作狀態。

      用戶端用水量繼續加大，主泵上升到上限頻率后，仍不能滿足供水，主泵工頻運轉，小流量補償裝置再次進行補償，補償此時一臺泵供水不足，當小流量補償裝置達到滿值，啟動另一臺主泵開始變頻，小流量補償裝置停止供水。此時是“一工一變”的工作狀態。
如果主泵配置了三臺以上，則工作原理如上，依次類推。

全自動變頻穩壓給水設備有關設計技術條件
　　1、氣壓水罐工作壓力：0.6MPa、1.0MPa、1.6MPa。
　　2、氣壓水罐的消防儲水容積大于：150L、300L、450L。
　　3、氣壓水罐的穩壓水容積大于50L。
　　4、氣壓水罐的緩沖水容積壓差為0.02~0.03MPa,穩壓水容積壓差為0.05~0.06MPa。
　　5、工作壓力比：a b 值為0.6~40℃。

全自動變頻穩壓給水設備貼近客戶——運行壓力及歷史壓力曲線的功能
即可實時查詢當前運行壓力與目標壓力的曲線圖。
也可查詢近期運行壓力與目標壓力的曲線圖。
