箱泵一體化加壓設備系統設計方案

住宅小區給水系統的要求
      多層住宅小區已取消屋頂水箱，逐漸采用無負壓變頻供水設備給水系統，而對于十二層及十二層以下的"小高層"，《民用建筑水滅火系統設計規程》中規定"當采用小區集中給水泵房的生活消防共用給水系統時，可不設高位水箱。但應符合下列規定：①泵房的給水服務半徑不宜大于150m；②消防泵和生活泵的電源應不低于按二級負荷的要求供電或自備柴油發電機；③消防泵的流量應滿足生活和消防同時給水的流量；④泵房的出水壓力平時不應大于0.45MPa，且應保證室內消火栓給水系統充滿水；在滅火時應滿足室內消防給水系統的壓力；⑤室內消火栓給水系統豎管的頂部應設自動排氣閥"。設備初次運行時，先根據當?shù)刈詠硭芫W(wǎng)進水壓力較低限值設定壓力保護值；設備通電置于自動工作狀態?；諜C(jī)控制系統實時檢測自來水壓力與用戶管網供水壓力。
      用水低峰時，當自來水管網供水量足、供水壓力完全滿足用戶管網壓力要求，徽機控制系統控制水泵進入睡眠狀態或由穩壓系統進入、保壓狀態，用戶的用水均從設備旁路直通管直接供給用戶，節能20-60%。
      用水高峰時，當自來水管網供水量足、壓力不足時，徽機控制系統根據水泵進水口的自來水進水壓力和用戶所需用水量，變頻軟啟動水泵，疊壓補充不足部分，差多少，補多少，即充分利用自來水管網原有壓力，又確保用戶所需壓力恒定。
　　當自來水管網供水壓力下降到事先設定的保護壓力值時，徽機控制系統通過限壓保護裝置，保證自來水管網供水壓力不再下降、底層直供水用戶管網壓力不破壞，加壓用戶的水量又能夠滿足。
　　當自來水管網供水不足、壓力又不足時，設備通過微機控制系統、防負壓裝置和限壓保護裝工協同工作，確保在不對自來水管網產生負壓的前提下向用戶供水。
　　當系統停電時，恢復自來水管網自然供水；來電時，自動喚醒設備。
　　當自來水管網完全停水，系統自動停機；來水時，恢復正常運行。

2.2 用水量計算及水泵的選型
（1）用水量計算
設計流量的大小直接關系到水泵的選型、管網的口徑及給水的安全保證性。目前，一般住宅小區的設計流量主要包括以下幾方面；
①居民生活用水；
②公共建筑用水；
③消防用水；
④綠化用水；
⑤澆灑道路用水；
⑥未預見水量及管網漏失水量。
      其中，公共建筑用水可按現行《建筑給水排水設計規范》給水當量計算；澆灑道路和綠地用水量應根據路面、綠化、氣候和土壤等條件確定，草本植物可選 2.0L/（m2·d）；木本植物可選1.0L/（m2·d）；未預見水量及管網漏損量，可按較高日用水量的10%-15%合并計算。而最難確定的是小區居民生活用水，這主要是住宅小區大小不一，幢數不同。這就決定了住宅小區居民生活用水量的確定，既不同于城市市政給水設計，也不同于建筑物室內給水設計。平時我們進行設計時，通常采用經驗做法；小區生活用水干管按較高日較大時流量公式進行計算，宅前支管和進戶管按當量以設計秒流量公式進行計量。如表1為某設計院設計的某住宅小區的生活用水量計算結果。

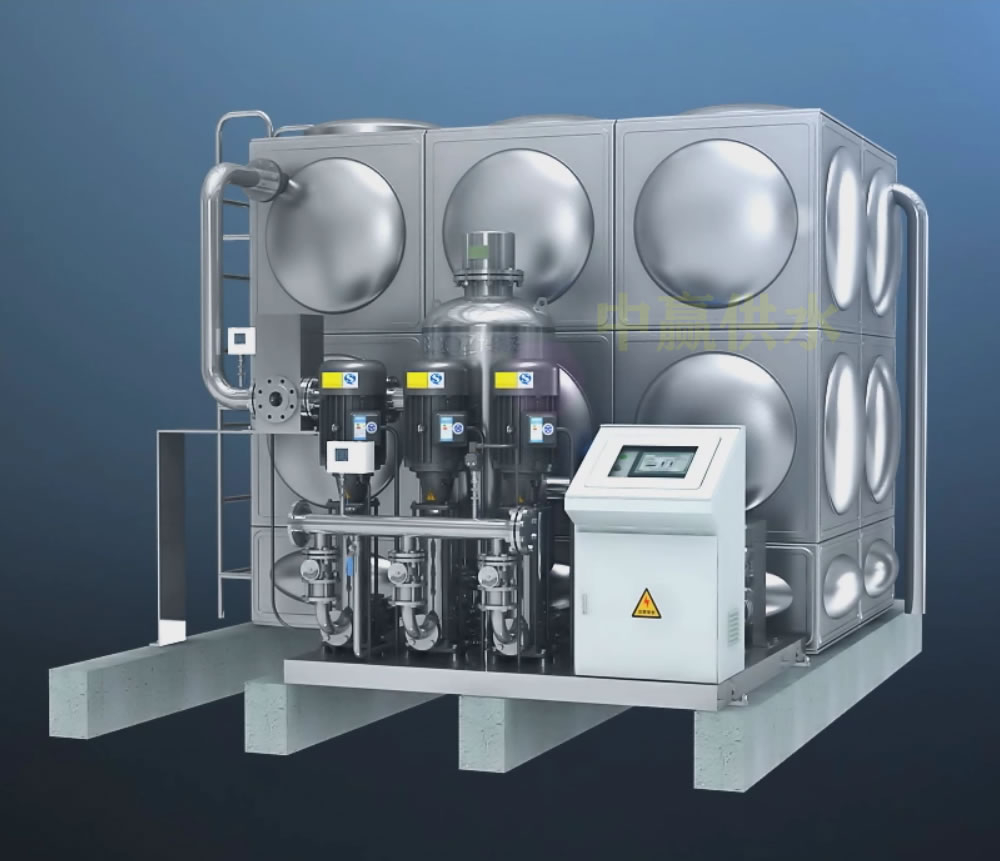

箱泵一體化加壓設備特點
1. 投資少、無水池、不用消毒。
2. 體積小、占地少、安裝方便。
3. 節能，全部充分利用自來水管網壓力，三重強制疊壓、耗電少，運行費低。
4. 全不銹鋼流道，全密封帶壓穩流補償系統，隔絕污染源，清潔環保。
5. 水壓穩定，不會造成市政管網壓力波動。
6. 全自動控制運行，無人值守設計。
7. 強保護，故障自動顯示，報警。
8. 模擬屏人機對話，可隨時查詢、設定、調整運行參數。
9. 旁通設計，自動切換，停電不停水。
10. 高壽命。運行效率高，可提高水泵的壽命3倍以上。

箱泵一體化加壓設備說明：
1、箱泵一體化加壓設備控制技術基本說明：
     系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過直供管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。

2、箱泵一體化加壓設備負壓消除技術基本說明：
     箱泵一體化加壓設備采用微機變頻技術和有效的負壓處理技術實現疊壓供水.具體如下: 該設備通過真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。該設備通過管網壓力表、真空抑制器及穩流補償器中的檢測裝置采集穩流補償器內的真空度及水位信號，實時反饋，通過微機控制真空抑制器及穩流補償器中的特殊裝置動作，抑制負壓產生，保證該設備不對城市管網產生影響。.
     當市政管網停水時，水泵機組仍可工作，直到穩流補償器中的壓力下降至電接點所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過直通管路進入用戶管網。來電時機組自動開機恢復正常供水。
    1.采用無負壓控制器時刻監測市政管網及補償罐中的壓力，當自來水壓力不足時，無負壓控制器開始工作，保證市政管網的水壓不受影響。
    2.采用能量?jī)?chǔ)存器開始工作，保證罐中的水能夠較大程度的補償?shù)接脩艄芫W(wǎng)中，抑制負壓產生，保證不對市政管網產生任何影響。
    3.采用儲能與釋放調節裝置雙向補償器可自動對自來水管網進行持續水量補償，還可以對用戶管網起壓穩壓補償?shù)淖饔?，確保該設備對自來水管網不產生負壓。
    4.三腔分腔補水技術正適應了新的供水模式的發展的需求，能夠保證在用水高峰期較大程度的把無負壓穩壓罐中的水補償給用戶，以保障高區用戶的正常用水。

箱泵一體化加壓設備抑制系統：
     箱泵一體化加壓設備根據負壓生成條件，采用智能化控制技術，根據管網要求，自動控制設備運行工況，當主管網壓力在設定保護壓力以上運行時，設備正常供水，當主管網壓力在設定保護壓力以下運行時，自動無塔供水器降壓供水，自動調整設備運行工況，當主管網壓力進一步降低到限制使用壓力以下時，自動無塔供水器停止運行，使設備在滿足管網制約條件下平滑，穩定地調節水泵出口流量，較大限度滿足用戶要求。

箱泵一體化加壓設備小流量停機保壓系統：
     箱泵一體化加壓設備可根據用戶設備需要增設小流量停機保壓系統，設備在正常工作時，變頻器可設定工作下限頻率，在小流量狀態可實現設備保壓停機，以保證設備較大限度的節能。較普通停機保壓功能相比，具有停機時間長.系統壓力波動小，可有效的延長水泵的停機時間，避免小用水量時水泵頻繁開停機，有效的延長水泵使用壽命的特點。設備還可以配備氣壓罐，充分利用氣壓體的緩沖能力，有效的對于停機水錘進行緩沖，大限度的減少了停機水錘對用戶管網的破壞。
      優點是，不需建造水塔，投資小、占地少，布置靈活，建成投產快。箱泵一體化加壓設備采用水氣自動調節、自動運轉、節能與自來水自動并網，停電后仍可供水，調試后不需看管。箱泵一體化加壓設備用于企業、事業單位、住宅區及農村的生產、生活、辦公供水。適用于供水戶在5000戶以內，日供水量在3000m3以內場所，供水高度達100米以上。
