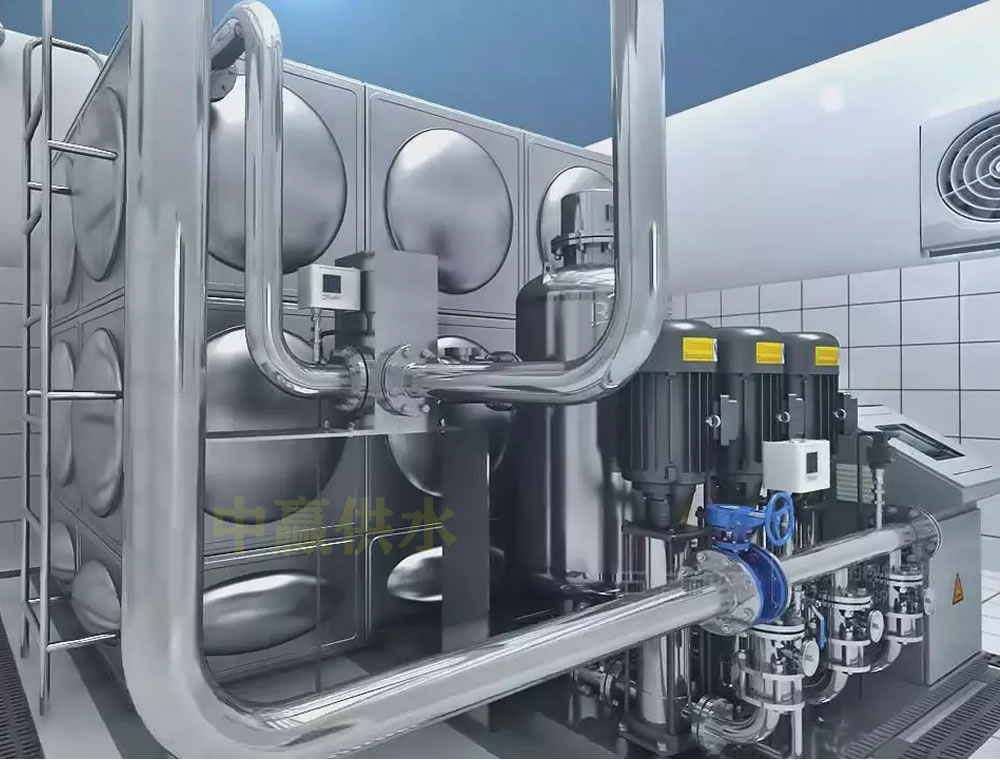

1、變頻調速恒壓供水控制裝置概述
      變頻調速恒壓供水控制裝置能夠較大地改善給水管網的供水環境，該系統可根據管網瞬間壓力變化，自動調節水泵電機的轉速和多臺水泵電機的投入及退出，使管網主干出口端保持在恒定的設定壓力值，整個供水系統始終保持高效節能和運行在較佳狀態。中贏供水應用微機控制變頻調速恒壓供水控制系統，為很多家企事業單位安裝了變頻恒壓供水控制裝置。收到了較好的節能效果。

2、變頻調速恒壓供水控制裝置水泵變頻調速節電原理
      異步電動機采用變頻器調速的原理是：通過整流橋?qū)⒐ゎl交流電壓變?yōu)橹绷麟妷?，再由逆變橋變換為頻率可調的交流，作為交流異步電動機的驅動電源，使電動機獲得無級調速所需的電壓、電流和頻率。
      水泵供水系統具有管網特性曲線，即通道管網的流量與所消耗的能量之間的關系曲線，它同時表明水泵的能量用來克服泵系統的水位及壓力差，液體在管道中流動的阻力。
      水泵運行工作點位置與水泵負載有關，在水泵負載經常變化的情況下，水泵不能總處在高效區域里工作。為使水泵適應外界負載變化的要求。我們可采用變速調節，即在管網特性曲線基本不變時，采用改變水泵轉速來改變泵的Q—H特性曲線。從而改變它的工作點，達到即改變流量又能保證水泵恒定和輸入功率減少的目的。

3、白樓賓館供水泵組工作的現狀與問題
      白樓賓館水泵房現有供水水泵三臺，型號為65DL-4，額定揚程64m，流量30m3/h，轉速1450r/min，電機功率11kW，沈陽馬二家水泵廠生產。由于賓館用水水量極不穩定，早、晚用水高峰常常是平時用量的二倍，而后半夜用水水量?jī)H為平時用量的三分之一，而且用水流量變化快，穩壓時間短。目前，采期電接點壓力表控制各泵的啟停，但當用水負荷變化較大的，水泵電機啟停頻繁，造成電動機及控制開關故障頻繁，而且供水壓力不穩定。根據以上情況，我們給三臺水泵采用一套變頻調速恒壓供水控制裝置。在保證供水管網壓力恒定的情況下，根據水流量的大小實現三臺水泵的循環軟啟動，圓滿地解決了白樓賓館供水系統不穩定的大問題。

4、變頻調速恒壓供水系統的設計
      針對白樓賓館供水泵組存在的問題和用水負荷的實際情況，我們?cè)O(shè)計采用11kW富士變頻器，壓力傳感器，微電腦控制器（包括PID調節）等組成閉環調節垣壓控制系統，使水泵恒壓供水，其供水壓力可調。
      4.1、壓力傳感器時刻檢測管網壓力，并反饋至控制器，控制器根據反饋壓力與給定壓力的差值，控制變頻器的輸出頻率，實現電機的速度調節，改變水泵流量，保證供水管網壓力始終穩定在給定值附近，實現了變頻調速恒壓供水系統的閉環調節。3臺泵在控制器控制下，均由變頻器實現軟起動。

5、變頻調速后的節能效果及分析
      白樓賓館采用變頻調速恒壓供水系統后，解決了目前存在的供水管網系統水壓不穩定，設備故障頻出等問題， 取得了良好的節能效果和經濟效益。

5.1、直接經濟效益
      目前的控制方式下，三臺泵平均輸入功率20kW，供水壓力3.7～5.8kg/cm2，年耗電175200kWh，按0.5元/kWh計算，每年電費9.6萬元。采用變頻恒壓供水控制裝置后，三臺泵平均輸入功率16kW，供水壓力4.5kg/cm2，年耗電140160kWh，電費7.7萬元，年節約電費開支1.9萬元。該項目改造投資3.2萬元。
      由此可知，采用變頻恒壓供水控制裝置后，每年節約電能35040kWh，節電率20％，投資回收期1.7年。

5.2、間接經濟效益
      5.2.1、按用水實際需要定壓供水，可以自動保證賓館的正常用水需要，即不會發生因瞬間用水量增加而引起的供水不足，也不會因瞬間用水量減少，管網出現超壓引起設備損壞，并且克服了原有控制方式下水壓在3.7～5.8kg之間的較大波動。
      5.2.2　電機循環軟啟動，避免了在頻繁啟動時，較大的啟動電流對供電系統、配電設備和電機的沖擊，延長了電氣設備、水泵及管網的使用壽命，減少了檢修維護費用及工作量，提高了供水安全。
      5.2.3、實現閉環自動控制后，提高了供水質量，減輕了勞動強度，可實現無人值班，節約管理費用。

6、結論
      白樓賓館采用變頻調速恒壓供水控制裝置改造水泵組的運行取得了較好的綜合效果。我國風機、水泵的用電量約占發電量的31%，目前大多數風機、水泵仍采用節流調節，節能潛力巨大，因此采用變頻調速裝置改造風機、水泵運行方式，是目前企業節約電能，提高經濟效益的重要措施之一。
